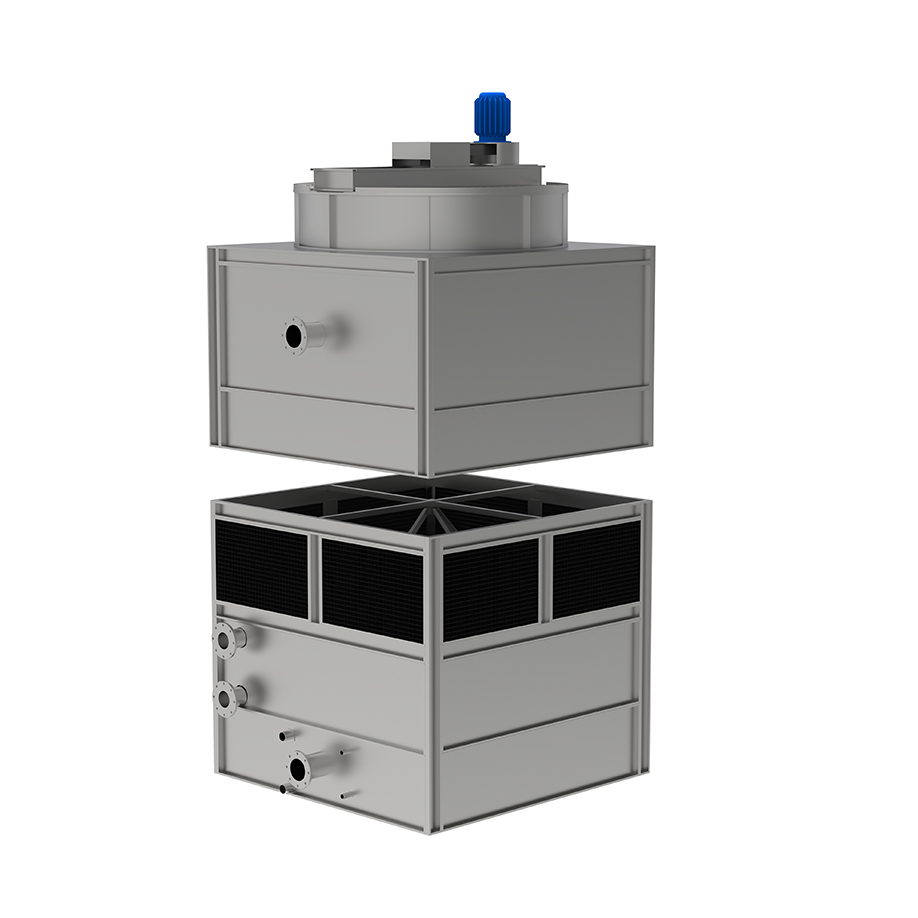

Geschlossener Gegenstromturm
1. Turmgehäuse
Der Kühlturm wird aus magnesium-aluminium-verzinktem Stahl (optional Z700-Stahl, verzinkter Stahl oder Edelstahl SUS304) gefertigt. Alle Materialien entsprechen nationalen Normen ohne negative Toleranzen und gewährleisten so eine hervorragende Korrosionsbeständigkeit.
2. Rahmen und Befestigungselemente
Der Rahmen besteht aus hochwertigem, hochfestem, feuerverzinktem Stahl. Die durchdachte Konstruktion gewährleistet Stabilität bei minimalem Materialverbrauch.
Für die Befestigungselemente werden SUS304-Schrauben verwendet, die eine hervorragende Korrosionsbeständigkeit bieten.
3. Ventilator
Der Ventilator ist ein Axialventilator mit hohlen Flügeln aus Aluminiumlegierung. Der Flügelwinkel ist einstellbar, und der Ventilator wird vor der Auslieferung dynamisch ausgewuchtet.
4. Ventilatormotor
Der Motor ist wasserdicht und wurde speziell für vollständig geschlossene Kühltürme entwickelt. Er ist wartungsfrei, mit Ausnahme der normalen Betankung, was die Betriebs- und Wartungskosten reduziert.
Unsere proprietäre Betankungsanlage wird vor Auslieferung des Motors installiert, um eine bequeme Betankung zu gewährleisten. 5. Wärmetauscher
Das Standardmaterial SUS304 bietet hohe Wirtschaftlichkeit, hohe Korrosionsbeständigkeit und lange Lebensdauer. Die montierten Wärmetauscher werden einem 9-bar-Drucktest in Wasser bei 1,0 MPa unterzogen, um einen leckagefreien Betrieb zu gewährleisten. Wärmetauscher aus Kupfer, Titan oder SUS316 sind auf Anfrage ebenfalls erhältlich.
Die Wärmetauscher können parallel geschaltet werden. Tritt ein Problem mit einem Wärmetauscher auf, kann die Reparatur durch einfaches Schließen des Ventils ohne Unterbrechung der Anlage durchgeführt werden. Die Wärmetauscher sind schräg eingebaut, um die Entwässerung zu erleichtern.
6. Sprühwasserpumpe
Es wird eine spezielle Sprühpumpe für Kühltürme verwendet, die sich durch niedrige Förderhöhe, hohen Durchfluss, geringen Stromverbrauch und geringe Geräuschentwicklung auszeichnet.

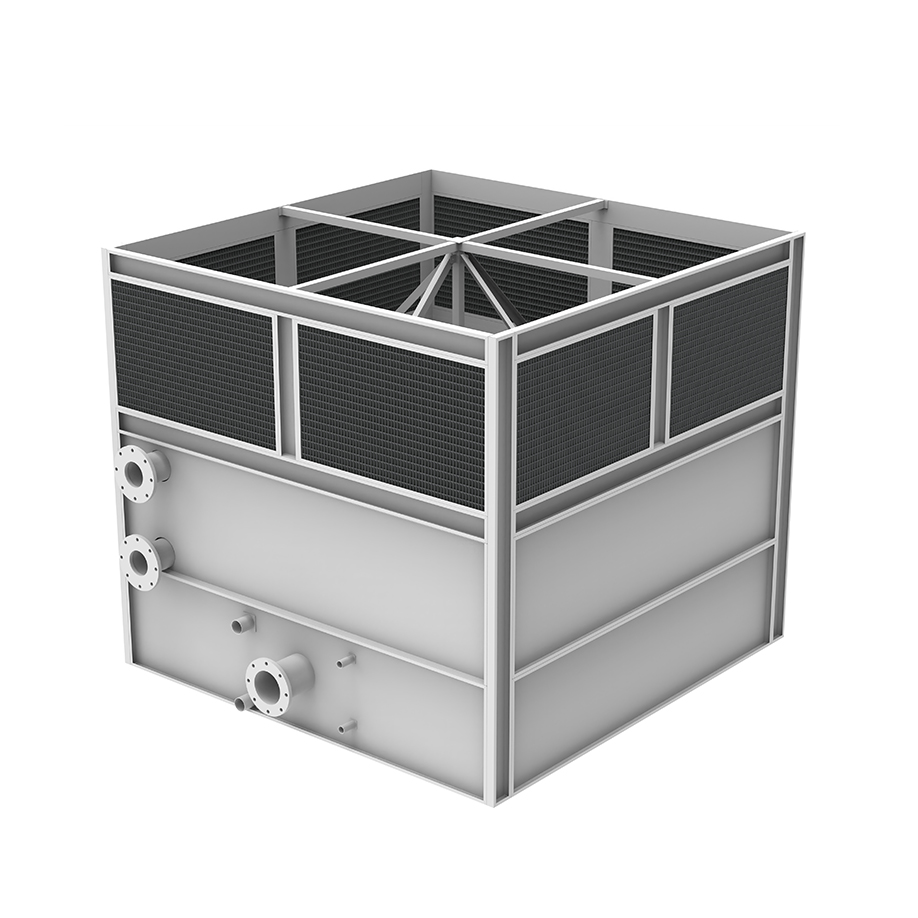

7. Lufteinlassgitter
Je nach Anwendung werden Lufteinlassgitter aus PVC oder Magnesium-Aluminium-Zink-Platten verwendet. Sie minimieren den Luftstrom, schützen vor direkter Sonneneinstrahlung, verhindern Algenwachstum, mikrobielles Wachstum und verhindern Abdrift.
8. Wasserauffangbecken
Der dicke, verzinkte Stahl Z700 ist äußerst korrosionsbeständig und langlebig. Ein tieferes Wasserauffangbecken sorgt für ausreichend Sprühwasser. Magnetventile, Füllstandssensoren und eine automatische Wassernachspeisung sind auf Anfrage erhältlich. 9. Schwimmerventil
Dieses Ventil gleicht Kühlwasserverluste durch Verdunstung aus. Eine automatische Wassernachspeisung ist eingebaut. Das Ventil besteht vollständig aus Edelstahl und verfügt über ein Viergelenk für eine komfortable und flexible Bedienung. 10. Duales Wasserverteilungssystem

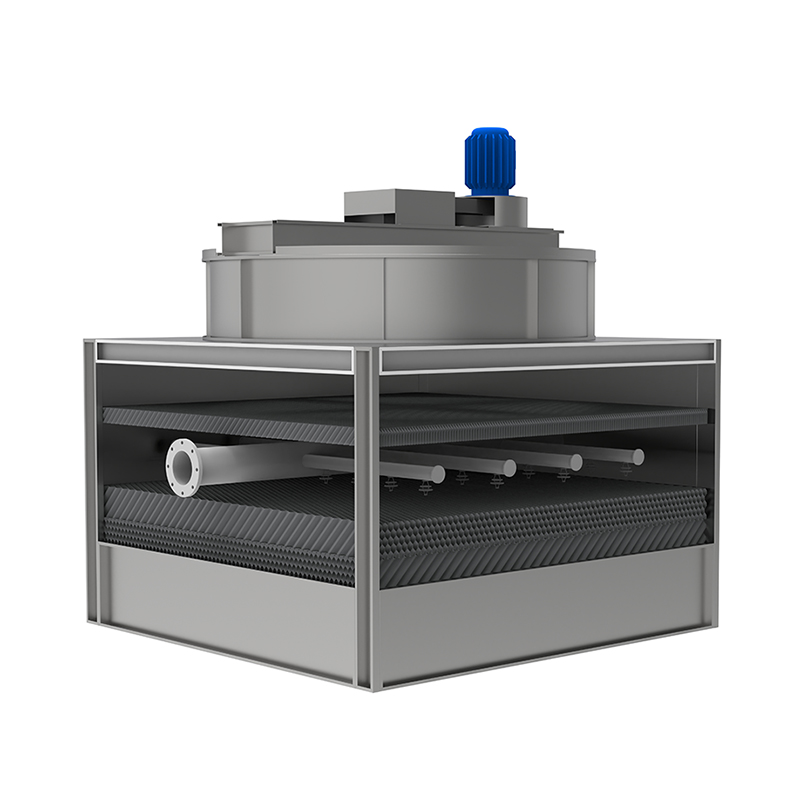

Das duale Wasserverteilungssystem sorgt mit Hochleistungs-Dreifach- oder variablen Düsen für eine gleichmäßige Sprühwasserverteilung auf den Oberflächen der Füllkörper und Wärmetauscherrohre und verhindert so Verstopfungen und Toträume. 11. Elektroheizung (optional)
Im Winterbetrieb kann die Elektroheizung aktiviert werden, um ein Einfrieren der Wärmetauscherschlangen und des Sumpfes zu verhindern.
9. Intelligente Steuerung (optional)
Der Kühlturm verfügt über eine automatische Steuerung, Betriebszustandsanzeige, Schutzeinrichtungen und Alarmbeleuchtung. Er kann außerdem an ein Gas- und Flüssigkeitsmanagementsystem angeschlossen werden. Dies ermöglicht die Fernüberwachung und -steuerung von Lüftern und Pumpen, die Erkennung und automatische Anpassung des Flüssigkeitsstands im Sumpf sowie die automatische Steuerung der elektrischen Frostschutzheizung im Sumpf.
