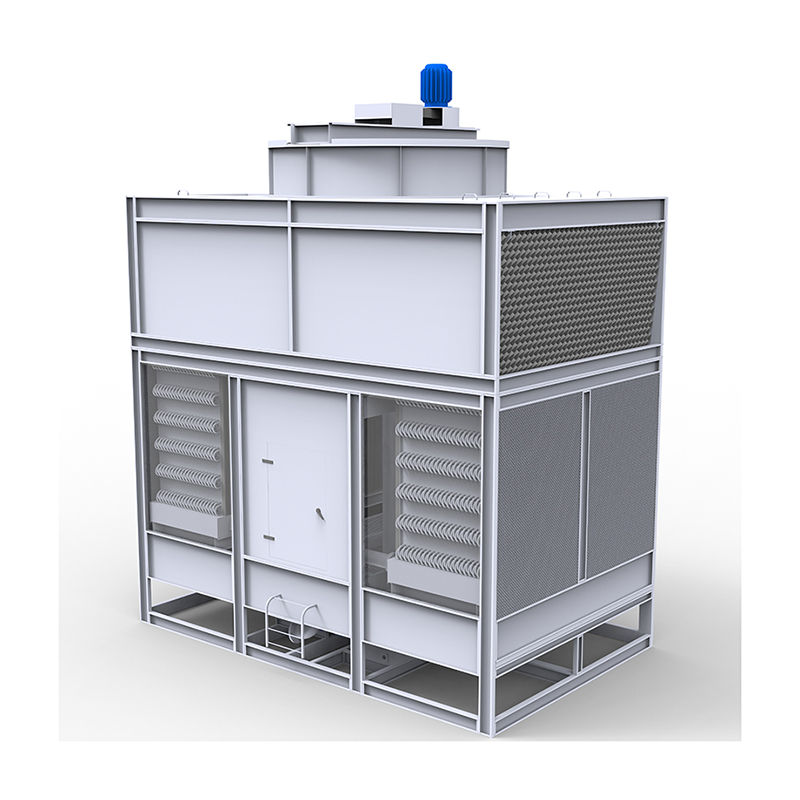

Geschlossener Querstrom-Kühlturm
1. Gehäusekonstruktion
Der Kühlturm wird aus magnesium-aluminium-zinkbeschichtetem Stahl (optional aus schwerverzinktem Stahl Z700, standardmäßig verzinktem Stahl und Edelstahl SUS304) gefertigt. Alle Materialien entsprechen nationalen Normen ohne negative Toleranzen und bieten so höchste Korrosionsbeständigkeit.
2. Zugangstüren und Zugangspassagen
Extra große Zugangstüren ermöglichen einen bequemen Zugang, und Zugangspassagen im Turminneren ermöglichen eine einfache Inspektion des Turminneren.
3. Skelettkonstruktion
Der Rahmen besteht aus hochwertigem, hochfestem, feuerverzinktem Stahl. Die integrierte Säulenkonstruktion wird durch strategisch platzierte Querträger und Diagonalverstrebungen ergänzt, um die strukturelle Stabilität des Turms zu erhöhen. Die weitgespannte Trägerkonstruktion ist das Ergebnis detaillierter Berechnungen und Modellprüfungen durch professionelle Konstrukteure. So wird sichergestellt, dass die Durchbiegungswerte der gesamten Serie innerhalb der Standardzuverlässigkeitsgrenzen liegen.
4. Axialventilator
Der Ventilator verfügt über tragflächenförmige Schaufeln, die vor der Auslieferung dynamischen und statischen Gleichgewichtstests unterzogen werden. Der Ventilator zeichnet sich durch ein Design mit hohem Luftdurchsatz und verstellbaren Flügelwinkeln aus, und sein Geräuschpegel entspricht den nationalen Normen. 5. Ventilatormotor
Dieser vollständig gekapselte, wasserdichte Motor wurde speziell für Kühltürme entwickelt und ist mit Ausnahme der normalen Betankung wartungsfrei, was die Betriebs- und Wartungskosten reduziert. Unser firmeneigenes Betankungssystem wird bereits vor Auslieferung des Motors installiert und macht die Betankung noch komfortabler.
Wir bieten verschiedene Motormodelle an, um den Kundenanforderungen für unterschiedliche Betriebsbedingungen gerecht zu werden, darunter Motoren mit zwei Drehzahlen, Motoren mit variabler Frequenz und explosionsgeschützte Motoren.
6. Antriebssystem
Das Antriebssystem nutzt eine herkömmliche Kombination aus Riemen und Untersetzungsgetriebe, was zu kostengünstigen Verschleißteilen und minimalen Betriebs- und Wartungskosten führt. Das Getriebe zeichnet sich durch hohe Fertigungspräzision, einen hohen Übertragungswirkungsgrad und geringe Geräuschentwicklung aus und gewährleistet so eine lange Lebensdauer und einfache Wartung. 7. Wärmetauscher
Das Standardmaterial SUS304 bietet hohe Kosteneffizienz, hohe Korrosionsbeständigkeit und eine lange Lebensdauer. Die eingebauten Wärmetauscher werden einem 9-bar-Drucktest in Wasser bei 1,0 MPa unterzogen, um einen leckagefreien Betrieb zu gewährleisten. Auf Anfrage sind auch Wärmetauscher aus Kupfer, Titan oder SUS316 erhältlich. Die Wärmetauscher sind zur leichteren Entwässerung schräg eingebaut.
8. Maßnahmen gegen Wasserabdrift
Im Lufteinlassbereich sind Wassersammler installiert. Die Windgeschwindigkeit im Turm ist streng auf die optimale wirtschaftliche Windgeschwindigkeit ausgelegt. Dadurch wird Spritzwasser effektiv verhindert und Wasserabdrift minimiert.
9. Wasserverteilungssystem
Hochdurchfluss-Dreifach- oder Spiralsprinkler sorgen für einen hohen Durchfluss, verhindern Verstopfungen und vermeiden tote Stellen und gewährleisten so eine gleichmäßige Wasserverteilung.
10. Transport und Installation

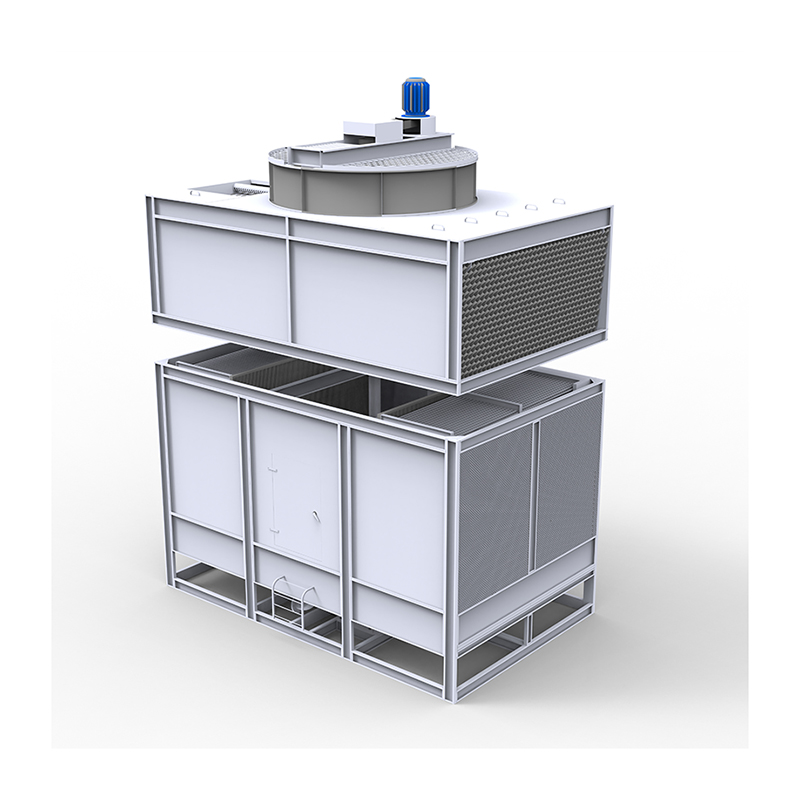

Der Turm wird in geteilten oberen und unteren Abschnitten transportiert und modular aufgebaut. Dies erleichtert den Austausch und die Wartung und reduziert die Montage- und Bauzeit vor Ort.
9. Intelligente Steuerung (optional)
Der Kühlturm verfügt über eine automatische Steuerung, Betriebszustandsanzeige, Schutz- und Alarmbeleuchtung. Er kann außerdem an das Gas- und Dampfsystem angeschlossen werden, um den Betriebszustand von Lüftern und Pumpen fernzuüberwachen und zu steuern.
